RN3戶內高壓限流熔斷器
一、概述
RN3型戶內高壓限流熔斷器，用于電力線路的過載及短路保護。所謂線路就是熔斷器在短路電流達到峰值之前就將其切斷的功能。熔斷特性：當通過熔斷器的電流為其額定電流的1.3倍時，1小時不熔斷。
二、RN3高壓熔斷器結構

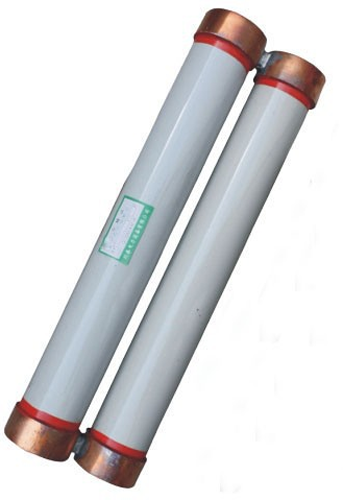

RN3型熔斷器是由兩個支柱絕緣子，觸座，及熔絲管，座板等四部分組成。支柱絕緣子安裝在座板上，觸座固定在支柱絕緣子上，熔絲管則放在觸座中固定，但兩端的銅帽繞裝在瓷管上，熔斷管管內熔絲按額定電流的大小，用一根或多根熔絲繞到有棱的芯子上（額定電流小于7.5A的）或繞城螺旋形直接安裝在管內（額定電流大于7.5安的）然后充填石英砂，兩端銅帽用端蓋壓緊，用錫合牢，以保持密封。
當通過過載電流或短路電流時，熔絲立即熔斷，同時產生電弧，石英砂就立即把電弧熄滅，在熔絲熔斷時，彈簧的拉線也同時熔斷，并從彈簧內彈出，這就指示了熔斷器完成任務。
三、RN3-3~35KV高壓熔斷器技術數據
|
產品型號 |
RN3-3、6、10 |
RN3-15、20 |
RN3-35 |
|||
|
額定電壓KV |
3 |
6 |
10 |
15 |
20 |
35 |
|
額定電流A |
0.5 |
|||||
|
三相斷流容量MVA |
1000 |
|||||
|
最大開斷電流KA(有效值) |
100 |
85 |
50 |
40 |
30 |
17 |
|
開斷最大短路電流時，最大電流峰值A(chǔ) |
160 |
300 |
1000 |
350 |
850 |
700 |
|
過電壓倍數 |
不超過2.5倍工作電壓 |
|||||
|
熔體管電阻值 |
100±7 |
200±10 |
380±10 |
|||
|
重量kg |
5.6 |
12 |
15.6 |
|||
|
熔體管重量kg |
0.9 |
1.6 |
2.5 |
|||
四、RN3高壓熔斷器使用說明
●RN3型戶內充石英砂熔斷器，適用于：
（1）海拔高度不高于1000米。
（2）周?chē)橘|(zhì)溫度不高于+40℃，不低于—40℃。
●RN3型熔斷器，不能在下述環境進行工作：
（1）相對濕度大于95%的戶內場所。
（2）有些燃燒貨爆炸危險的場所。
（3）有劇烈震動，擺動或沖擊的場所。
（4）海拔高度超過2000米的地區。
（5）空氣污穢地區及特殊潮濕場所。
（6）特殊場所（如用于X光線裝置上）
